О категории «Болты, гайки, крепёж»

Что это и из чего состоит

Крепёж грузового автомобиля — это болты, гайки, шайбы, шпильки, U-образные стремянки рессор и специализированные пальцы, которые обеспечивают силовое соединение элементов шасси, ходовой части, рамы, кабины и навесного оборудования. На магистральном тягаче установлено более 4000 крепёжных деталей, на полуприцепе — до 2500. Типичные размеры — от M6 на электронике до M36 на гайках колеса. Стандартизация европейских грузовиков идёт по DIN и ISO с указанием класса прочности (8.8, 10.9, 12.9), типа покрытия (цинк белый, цинк жёлтый, дакромет, оксидирование), исполнения резьбы. На критичных узлах применяется крепёж класса 10.9 и 12.9 — он выдерживает заданные моменты затяжки без вытяжения.

Стандартные категории и их применение:

• Болты с шестигранной головкой — DIN 933 (полная резьба), DIN 931 (неполная резьба), классы 8.8/10.9/12.9, M6–M36.
• Болты с фланцевой головкой — DIN 6921 с зубчатым фланцем самостопорения, на ходовой части и подвеске.
• Болты с цилиндрической головкой — DIN 912 (под шестигранник), на корпусах редукторов, КПП, моторных кронштейнах.
• HV-болты высокопрочные — DIN 6914, класс 10.9, для металлоконструкций рамы и силовых кронштейнов.
• Гайки шестигранные — DIN 934 (стандарт), DIN 985 (со вставкой нейлоновой контрящейся), DIN 980V (цельнометаллическая контрящаяся), DIN 6923 (с зубчатым фланцем).
• Шайбы — DIN 125 (плоская), DIN 9021 (увеличенный диаметр для распределения нагрузки), DIN 6798 (зубчатая стопорная), DIN 7980 (пружинная гровер).

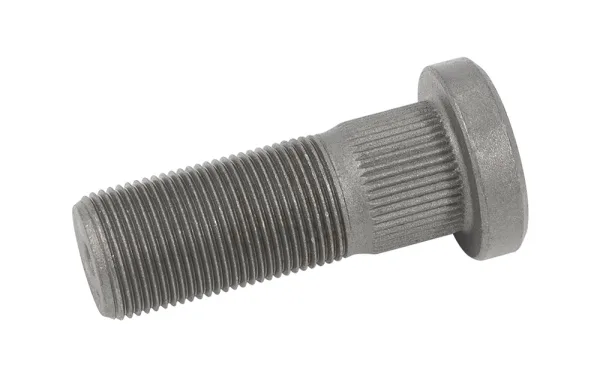

• Шпильки колеса — DIN 74361 / ISO 4107, M22×1,5, класс 10.9, длина 110–155 мм, прессовая посадка в ступицу.
• Гайки колеса — два типа: ISO M22×1,5 (евро) и SAE 11/16″ (американская система); конусная или плоская посадка.
• U-болты рессоры — стремянки крепления рессорного пакета к мосту, M22, M24, M27 длина 200–350 мм.
• Заклёпки и пистоны — кузов, обшивка кабины, крепление пластика.
• Хомуты и стяжки — стяжные ленты Norma, Mubea, OETIKER для патрубков системы охлаждения и впуска.
• Палец-фиксатор и шплинты — DIN 94, DIN 1481 для фиксации шкворней, рычагов трапеции, штифтов.

Как выбрать запчасти

Подбор крепежа для грузовика идёт по трём осям: стандарт DIN/ISO, класс прочности, размер и длина. Стандарт указывает геометрию — головку, тип резьбы, шаг. Класс прочности 8.8 означает временное сопротивление 800 МПа и предел текучести 640 МПа; 10.9 — 1000 и 900 МПа соответственно; 12.9 — 1200 и 1080 МПа. Замена крепежа высокого класса на низкий категорически не допускается на силовых узлах: вместо 10.9 ставить 8.8 — это снижение нагрузочной способности соединения на 20–30%, на узлах подвески или мостов — гарантированный отказ за 10–30 тыс. км. По OEM-номеру производителя шасси (MAN N-XXXXXX, Scania 14XXXX, Volvo 9XXXXX, MB N XXXXXX, DAF XXXXXXX) — это всегда ссылка на конкретный DIN- или ISO-стандарт с указанным классом прочности и покрытием.

Резьба: стандартная метрическая M (например, M22×1,5 — 22 мм диаметр, шаг 1,5 мм), мелкий шаг M22×1,25 на отдельных узлах, дюймовая UNF/UNC на американских компонентах. Покрытие: цинк белый — стандарт для общего крепежа; цинк жёлтый (с пассивацией) — повышенная коррозионная стойкость; дакромет (Geomet) — премиальное покрытие для критичных узлов с долговечностью в условиях реагентов; оксидирование (чёрнение) — для эстетики на видимых деталях. Длина болта: общее правило — выход резьбы за гайку 2–4 витка, не больше и не меньше. Слишком короткий — недозатяжка, слишком длинный — упирается в основание. Распространённые длины кратно 5 мм для большинства применений; нестандартные 87 мм или 92 мм встречаются на специфических узлах подвески.

Применяемость по маркам

MAN TGX/TGS — гайки колеса M22×1,5 с прессшайбой, артикул MAN 06.31050-XXXX. Стремянки рессор задней оси M24 длина 240 мм. Болты крепления карданного вала M14×1,5 класс 10.9. Колёсные шпильки прессовой запрессовки M22×1,5 с конусом 60°.

Volvo FH/FM — гайки колеса M22×1,5 с фланцем, шпильки прессовой M22×1,5 длина 130 мм. Болты ступицы M14×1,5 момент 290 Нм. Стремянки рессор передней оси M24 длина 220 мм.

Scania R/G/P — гайки колеса M22×1,5 с прессшайбой, шпильки M22×1,5 длина 145 мм. Стремянки M24 длина 260 мм. Болты карданного фланца M12×1,5 момент 105 Нм.

Mercedes-Benz Actros — гайки колеса M22×1,5 со встроенной шайбой, OEM 9404010071. Шпильки M22×1,5 длина 130 мм. Болты подвески моста M30×2 класс 10.9.

DAF XF/CF — гайки колеса M22×1,5 с прессшайбой. Стремянки M24 240 мм. Болты крепления хомутов выхлопной трубы M10 нержавеющие.

IVECO Stralis — гайки колеса M22×1,5 классическое исполнение. Стремянки M22 200 мм на одиночной и M24 240 мм на двойной задней. Болты карданного M14×1,5 момент 290 Нм.

Прицепы BPW / SAF / Schmitz — гайки колеса M22×1,5, на дисках Hub Piloted с центрирующим обрезанием. Стремянки оси прицепа M30 на BPW Eco Plus длина 280 мм. Болты крепления шкворня седла M16×1,5 класс 12.9 момент 280 Нм. Болты крепления тормозной камеры M16×1,5 момент 240 Нм.

Регламент обслуживания и замены

Силовой крепёж после первой 1000 км пробега подтягивается до штатного момента, далее проверяется на каждом ТО (60 тыс. км). Гайки колеса контролируются перед каждым выездом из гаража и после первых 50 км после монтажа колеса. Стремянки рессор подтягиваются после первых 1500–3000 км после монтажа нового рессорного пакета. На критичных узлах (карданные фланцы, подвеска моста, рулевая трапеция) применяется крепёж одноразовый: при разборке любого силового болта на ходовой части или подвеске — обязательная замена на новый. Эта правила в сервисных книжках всех основных марок. Болты ГБЦ, шатунные болты, болты маховика — одноразовые без исключения, повторная установка нарушает усилие предварительного натяжения и ведёт к ослаблению или к разрыву.

Частые ошибки при обслуживании

• Замена болта класса 10.9 на 8.8 — снижение нагрузочной способности соединения на 20–30%, на ходовой части и подвеске — гарантированный отказ.
• Применение слишком длинного или короткого болта — длинный упирается в основание и резьба не нагружена; короткий — выход за гайку менее 2 витков, недозатяжка.
• Затяжка без динамометрического ключа — момент 290 Нм на гайке колеса визуально не отличается от 200 Нм; недозатяжка ведёт к самоотвинчиванию, перетяжка — к вытяжению шпильки.
• Повторное использование одноразового болта — болты ГБЦ, шатунов, маховика, фланцев карданов имеют ограниченный ресурс предварительного натяжения, повторная установка ослабляет соединение.
• Установка без новой шайбы — старая плоская шайба деформируется и теряет распределение нагрузки, новый болт работает с локальным контактом.
• Игнорирование герметика на резьбе — на масляных и водяных контурах резьбовое соединение без Loctite 243/270 или DIRKO течёт через 1000–2000 км.
• Смазка резьбы не той марки — крепёж задней ступицы смазывается медной пастой OEM, силовые болты подвески — анти-сейз; обычная литиевая смазка снижает реальный момент натяжения на 25–40% при том же показании ключа.
• Перетяжка с превышением расчётного момента — болт уходит в зону пластической деформации и удлиняется, при следующем цикле работы рвётся.

Особенности эксплуатации в РФ

Российские реагенты на дорогах содержат смеси хлоридов натрия, кальция, магния — они в 5–8 раз агрессивнее европейских MgCl2 в плане коррозионного воздействия на крепёж. Стандартный цинк белый теряет защитный слой за 2–3 зимы; цинк жёлтый — за 4–5 зим; дакромет (Geomet) — за 8–12 зим. На критичных узлах подвески, тормозов, рулевого, эксплуатируемых на федеральных трассах, целесообразно применять только Geomet или нержавеющую сталь A2/A4. Зимняя эксплуатация при −30…−40 °C даёт термическое сжатие сопрягаемых металлов, момент затяжки снижается на 5–10%. На каждой весенней мойке снизу — обработка крепежа антикоррозионной пропиткой, особенно стремянок рессор и шкворней седла. Длинные пробеги 1500–2500 км означают вибрационную нагрузку на резьбовые соединения; применение DIN 985 (контрящаяся гайка с нейлоновой вставкой) обязательно на узлах с переменной нагрузкой.

Полезные советы

• Применять только динамометрический ключ для силовых соединений — момент 290 Нм визуально определить нельзя, недозатяжка опасна.
• Менять одноразовый крепёж (болты ГБЦ, шатунные, фланцев, подвески) при каждой разборке — повторная установка нарушает предварительное натяжение.
• На зимнюю эксплуатацию выбирать крепёж с покрытием Geomet или нержавеющий A2/A4 — стандартный цинк живёт 2–3 сезона.
• Подтягивать гайки колеса после первых 50 км после монтажа — момент за это время «осаживается» на 10–15%, нужна дотяжка.
• Применять контрящуюся гайку DIN 985 или DIN 980V на узлах с переменной нагрузкой — стандартная DIN 934 самоотвинчивается за 30–50 тыс. км вибрации.
• Использовать новую шайбу при каждой пересборке — старая деформирована и не распределяет нагрузку.
• Применять анти-сейз пасту на резьбе шкворней седла, осей задних мостов, шпилек выпускного коллектора — без неё разборка через 200 тыс. км превращается в высверливание.
• Хранить крепёж в маркированных ячейках по размеру и классу прочности — смешанная тара ведёт к ошибочной установке низкопрочного болта.
• На карданных болтах применять Loctite 243 (синий) — обеспечивает срыв ключом при разборке без перегрева.
• На силовых соединениях рессор применять Loctite 270 (красный) — несрывное стопорение до 230 °C.
• Контролировать состояние шпилек колеса при каждой замене резины — изгиб, сорванная резьба, заусенцы — основания для замены.
• Подтягивать стремянки рессор после первых 1500–3000 км после монтажа нового рессорного пакета — листы дают усадку.
• Не применять обычную литиевую смазку на резьбе силовых болтов — фактический момент натяжения отличается от показания ключа на 25–40%.
• Использовать нержавеющий A2 или A4 крепёж на узлах постоянно контактирующих с водой и реагентами — выпускной коллектор, точки крепления крыльев, элементы кабины снаружи.

Хранение и логистика крепежа на сервисе

Профессиональный сервис организует хранение крепежа в маркированных ячейках с разделением по: размеру (M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30), классу прочности (8.8, 10.9, 12.9), длине (с шагом 5 мм для стандартных и явная маркировка для нестандартных), покрытию (цинк белый, цинк жёлтый, дакромет, нержавеющий). Стандартные минимальные запасы для парка из 10–20 тягачей: гайки колеса M22×1,5 — 200 шт., шпильки колеса M22×1,5 длина 130 мм — 50 шт., стремянки M24 — 20 комплектов, болты карданов M14×1,5 — 100 шт. Нестандартные позиции — заказ под конкретный ремонт по OEM. Универсальные «болты любого размера» в смешанной таре — путь к ошибочной установке низкопрочного болта в силовой узел и аварийному отказу. Минимальный стандарт сервиса — раздельные пластиковые ящики с подписанными ярлыками и регулярная инвентаризация раз в квартал.
