Ступицы и подшипники грузовика - что это и из чего состоит

Ступица — узел, на котором установлено колесо тягача или прицепа, передающий нагрузку с колеса на ось через подшипники качения. Внутри ступицы — два конических роликовых подшипника (внутренний и наружный), сальник, регулировочная гайка с шайбой и стопором. На современных тягачах применяются необслуживаемые сборки HUB-Unit Bearing с интегрированной смазкой на ресурс 1+ млн км. На прицепах BPW Eco Plus 2 и SAF Modul стоит увеличенный интервал обслуживания подшипников до 1 млн км. На старых тягачах и спецтехнике сохраняется классическая схема с раздельными подшипниками SKF, FAG, Timken и обязательной заменой смазки каждые 100–200 тыс. км. Внутри ступицы со стороны диска формируется зубчатый ротор для датчика ABS (на прицепах часто отдельный диск).

Стандартные компоненты узла:

• Подшипник внутренний — конический роликовый, внутренний диаметр 60–100 мм. Производители Timken, SKF, FAG, NSK, NTN.
• Подшипник наружный — конический роликовый меньшего размера, обычно 50–80 мм.
• Сальник ступицы — резинометаллический с пыльником, наружный диаметр 100–140 мм. Расходник.
• Шпильки колёсные прессовой запрессовки — М22×1,5 длина 110–155 мм, класс 10.9, конус 60° под гайку.
• Гайки колёсные — М22×1,5 со встроенной шайбой или с прессшайбой, момент 600–700 Нм.
• Регулировочная гайка ступицы — крепит подшипники, момент затяжки регламентированный (обычно 290 Нм с проворотом и обратным ослаблением).
• Шайба стопорная регулировочной гайки — с зубом, фиксирует положение гайки от самоотвинчивания.
• Колёсный диск — стальной или алюминиевый, центровка по обрезанию обода (Hub Pilot).
• Зубчатый ротор ABS — стальной диск с зубьями, на нём датчик ABS считает скорость колеса.
• Тормозной барабан или диск — крепится на ступицу через шпильки или болты.
• HUB-Unit подшипник — необслуживаемая сборка с интегрированной смазкой, на современных машинах.
• Защитный колпак ступицы — стальной или пластиковый, закрывает гайку и подшипники от грязи.

Как выбрать ступицы и подшипники

Подбор подшипников ступицы идёт по типоразмеру (например, 32219, 32310, 33113 — стандарт SKF/FAG для конических подшипников), внутреннему диаметру вала, наружному диаметру корпуса, ширине, углу конуса. Производители-стандарты: SKF (Швеция), Timken (США), FAG/INA (Германия), NSK (Япония), NTN (Япония). Аналоги от EXOVO, Sonder, EBS подбираются по сводным каталогам совместимости. Подбор сальника — по внутреннему диаметру (равен диаметру вала ступицы), наружному (диаметр корпуса ступицы), высоте (10–18 мм), типу пыльника (с пружиной или без). На прицепах BPW и SAF применяются специальные сальники с увеличенной защитой от грязи.

Шпильки колёсные подбираются по диаметру и шагу резьбы (M22×1,5 — стандарт Европы; M22×2 — старые модели; M27×1,5 — некоторые тяжёлые шасси), длине (определяется числом и толщиной дисков) и конусу под гайку (60° стандарт). На прицепах с центровкой Hub Pilot шпилька прессовой запрессовки в ступицу, при замене требуется специальный пресс. Гайки колёсные подбираются по диаметру (М22×1,5), типу шайбы (встроенная вращающаяся, прессшайба, или плоская с отдельной шайбой), материалу и покрытию (сталь с цинком, дакромет, чёрнение).

Применяемость по маркам

MAN TGX/TGS — подшипники ступицы передней оси SKF VKBA 5395, задней VKBA 5410. Шпильки M22×1,5 длина 145 мм MAN 81.45601-XXXX. Сальник передней оси MAN 81.43601-XXXX.

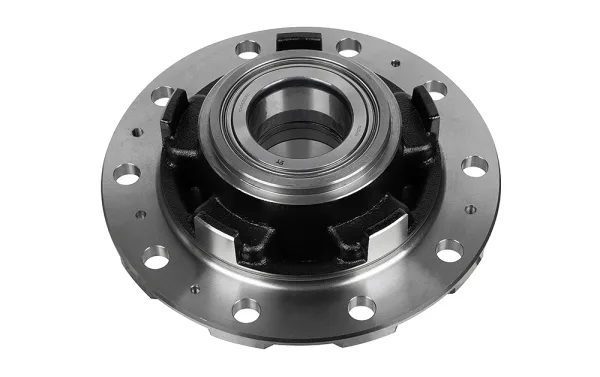

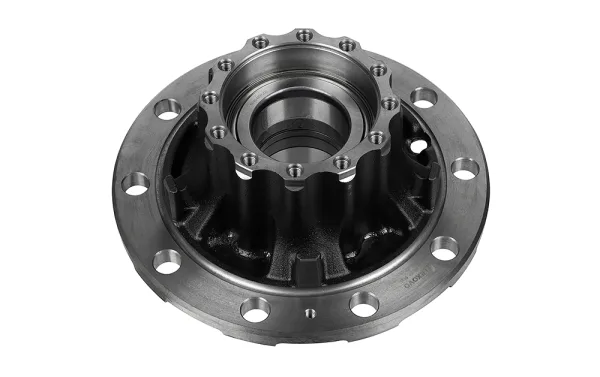

Volvo FH/FM — HUB-Unit передней оси Volvo 21024301 (необслуживаемый), задней SKF VKBA 5530. Шпильки M22×1,5 длина 130 мм Volvo 1697525.

Scania R/G/P — подшипники Scania 1428512 / 1428513. Сальник Scania 1428514. Шпильки M22×1,5 длина 145 мм.

Mercedes-Benz Actros — HUB-Unit задней оси MB A9603340160. Подшипники передней SKF VKBA 5395. Шпильки M22×1,5 длина 130 мм MB A9609902120.

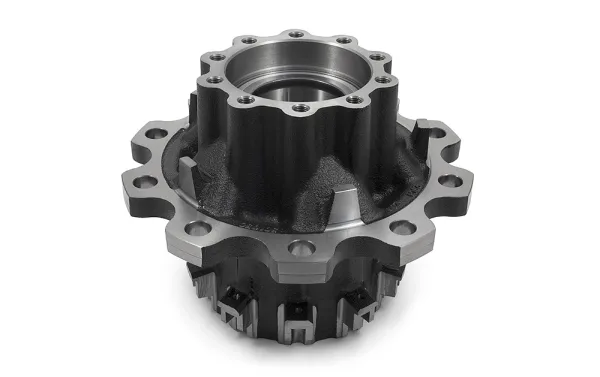

DAF XF/CF — HUB-Unit DAF 1697625, шпильки DAF 1659985 длина 130 мм.

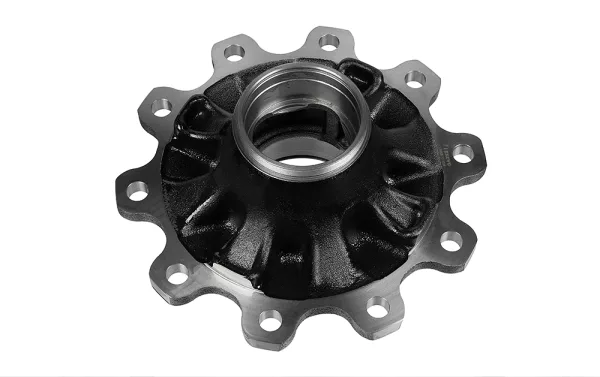

Прицепы BPW — система Eco Plus 2 с необслуживаемыми подшипниками BPW 03.272.49.55.0, ресурс 1 млн км. Шпильки М22×1,5 длина 130 мм с прессовой запрессовкой.

Прицепы SAF — система Modul с подшипниками SAF 4.038.0500.00. Шпильки М22×1,5.

Регламент обслуживания и замены

Классические подшипники с раздельной смазкой — каждые 100–200 тыс. км: разборка ступицы, промывка подшипников, замена смазки, контроль зазора. Необслуживаемые HUB-Unit на современных грузовиках — на ресурс 800–1200 тыс. км до замены сборкой. Прицепы BPW Eco Plus 2 и SAF Modul — интервал обслуживания 1 млн км или 5 лет. Сальники ступиц меняются при каждой разборке узла. Шпильки колёсные — не расходник в обычной эксплуатации, замена при срыве резьбы или вытяжке (пробег за норму). Регулировочная гайка ступицы — при разборке контролируется на отсутствие повреждений резьбы, затягивается строго по моменту с проворотом и фиксацией стопорной шайбой.

Частые ошибки при обслуживании

• Затяжка регулировочной гайки ступицы без следования регламенту — превышение момента раскалывает наружную обойму подшипника, недозатяжка даёт люфт и быстрое разрушение.
• Установка подшипника без подогрева внутреннего кольца — натяг 5–15 микрон создаётся прессовой посадкой; ударные методы повреждают дорожки качения.
• Применение универсальной смазки на ступичных подшипниках — мыльно-литиевые смазки выходят из подшипника при +120 °C, нужны специальные литиево-комплексные или полимочевинные.
• Игнорирование сальника при замене подшипника — старый сальник пропускает грязь, новый подшипник убивается за 50–100 тыс. км.
• Не очищенная посадочная поверхность вала и корпуса — задиры от старого подшипника создают неравномерный натяг и люфт у нового.
• Замена прессовой шпильки колеса без специального пресса — попытка забить шпильку молотком в ступицу деформирует гнездо, новая шпилька не держится.
• Затяжка гайки колеса без динамометрического ключа — момент 600–700 Нм визуально не определишь, недозатяжка приводит к самоотвинчиванию, перетяжка — к вытяжению шпилек.

Особенности эксплуатации в РФ

Российские дороги с ямами и колеями нагружают ступичные подшипники сильнее европейских. Магистральный тягач при 700–1100 км дневного пробега работает на пределе вибрационных нагрузок. Антигололёдные реагенты разрушают сальники и наружные крепления через 5–8 лет; стандартная защита — обработка анти-сейз пастой при каждой разборке. Зимняя эксплуатация при −30…−40 °C загущает смазку в подшипнике; первые 10–15 минут сопротивление вращению повышено, это нормально и проходит после прогрева ступицы. Сильный перегрев тормозного механизма (закусивший суппорт, длинный спуск с интенсивным торможением) греет ступицу до 200–250 °C — смазка выгорает, подшипник убивается за один рейс. Контроль температуры ступицы тепловизором или просто рукой на стоянке (с осторожностью) — простая мера диагностики. Связанные разделы: тормозная система, подвеска и рессоры.

Полезные советы

• Затягивать регулировочную гайку ступицы строго по регламенту — момент 290 Нм с проворотом и обратным ослаблением.
• Применять только специальную ступичную смазку (литиево-комплексная или полимочевинная) — обычный литол выходит при перегреве.
• Менять сальник при каждой разборке узла — старый пропускает грязь.
• Очищать посадочные поверхности вала и корпуса перед установкой нового подшипника — задиры дают люфт.
• Запрессовывать прессовые шпильки колеса только специальным прессом — молотком гнездо деформируется.
• Затягивать гайки колеса динамометрическим ключом 600–700 Нм — визуально определить момент нельзя.
• Подтягивать гайки колеса после первых 50 км пробега — момент за это время «осаживается» на 10–15%.
• На каждом ТО осматривать ступицы рукой на тепло после поездки — горячая ступица означает проблему с подшипником или закусивший суппорт.
• Применять анти-сейз пасту на резьбе шпилек и регулировочной гайки — разборка через 200 тыс. км превращается в высверливание без неё.
• Запас стандартных подшипников и сальников в гараже — экстренная замена в выходной экономит сутки простоя.
• Менять подшипники ступицы парами на одной оси — изношенный второй за 50 тыс. км выгонит из строя новый.
• Контролировать состояние зубчатого ротора ABS при разборке ступицы — пропущенные зубья дают ошибки EBS.
• На прицепе BPW Eco Plus 2 не разбирать ступицы без необходимости — необслуживаемые HUB-Unit разбирать нельзя, замена сборкой.
• Менять колёсные шпильки при появлении срывов резьбы или следов изгиба — попытка эксплуатации с дефектной шпилькой = аварийное отделение колеса.

Зубчатый ротор ABS и датчики

На каждом колесе магистрального тягача и прицепа установлен датчик ABS — индуктивный или активный (Hall-эффект). Датчик считает скорость вращения колеса по зубчатому ротору, который интегрирован в ступицу или установлен отдельным диском на полуоси. Зазор датчика до ротора 0,7–1,5 мм; больше — сигнал слабый, ABS не работает на низких скоростях. Контроль состояния ротора при каждой разборке ступицы — пропущенные или повреждённые зубья дают ошибки EBS «Wheel Speed Sensor Error». Замена ротора возможна отдельно (если установлен диском) или в комплекте со ступицей (если интегрирован). Датчик ABS — расходник на ресурс 600–900 тыс. км, замена при появлении ошибок и подтверждении исправности проводки. Связанный раздел: электрика.

Связанные разделы

Изучите смежные системы: тормозная система — диски и барабаны на ступице; подвеска и рессоры — мост и оси, на которых стоят ступицы; крепёж — шпильки колёсные, гайки М22×1,5; электрика — датчики ABS; масла и жидкости — ступичная смазка.

Балансировка колёс на грузовике

Балансировка колёс грузовика — обязательная процедура после замены шин, ремонта диска или при появлении биения руля на скорости 70–90 км/ч. Дисбаланс свыше 80 г на колесе создаёт вибрацию, передающуюся на рулевую колонку и кабину, ускоряет износ шкворней, рулевых наконечников, подшипников ступицы. Балансировочный станок для грузовых колёс отличается от легкового — больший диаметр посадки (центрального отверстия), способность работать с дисками 22.5 дюйма и шинами 11R22.5 / 295/80R22.5 / 315/80R22.5. Балансировочные грузы крепятся клейкой основой на стальные диски и струбциной на алюминиевые. Динамическая балансировка (с учётом разноса плоскостей колеса) — стандарт для грузовых, статической для современных шасси недостаточно.

Регулировка зазора подшипников ступицы

Регулировка зазора в конических подшипниках ступицы — критичная операция при сборке узла. Стандартная процедура для большинства грузовиков: затяжка регулировочной гайки моментом 290 Нм с проворотом ступицы 5–10 раз для распределения смазки, потом ослабление гайки на 1/6–1/4 оборота, фиксация стопорной шайбой. Это создаёт минимальный осевой зазор 0,01–0,05 мм, необходимый для работы подшипников без перегрева. Контроль на стенде — проверка момента вращения ступицы (должен быть 1–3 Нм без колодок), осевой люфт измеряется индикатором (норма до 0,05 мм). Превышение момента или отсутствие люфта означает перетяжку — подшипник перегреется и убьётся за 50–100 тыс. км. Большой люфт (0,1+ мм) даёт биение колеса и быстрое разрушение подшипника.

Замена ступицы целиком на современных грузовиках

На моделях с HUB-Unit подшипниками (необслуживаемая сборка) ремонт ступицы не предусмотрен — замена выполняется целиком новым узлом. Преимущества: ресурс 800–1200 тыс. км без обслуживания, точная балансировка с завода, гарантированная работа ABS-датчика с интегрированным зубчатым ротором. Недостатки: высокая стоимость замены сборкой по сравнению с раздельными подшипниками, невозможность продлить ресурс заменой только подшипника. Производители HUB-Unit для грузовиков — SKF (серии VKBA), Timken (HUB-Truck), FAG (PWKR). Совместимость аналогов проверяется по OEM-номеру производителя машины.
