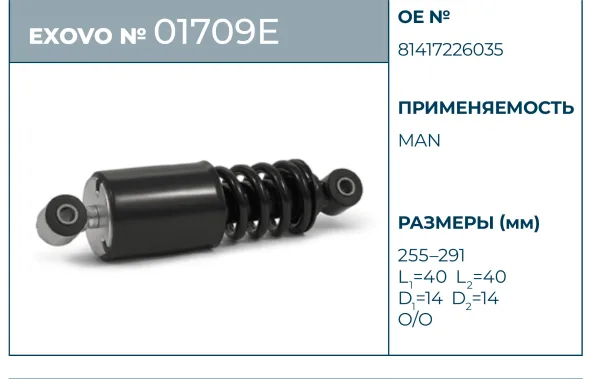

Амортизатор кабины со встроенной пружиной EXOVO 01709E для MAN TGA, TGL, TGM, TGS и TGX

Амортизатор кабины со встроенной пружиной EXOVO 01709E предназначен для подвески кабины грузовых автомобилей MAN. Длина в сжатом состоянии составляет 255 мм, в растянутом — 291 мм. Монтажные длины L1 и L2 одинаковы и составляют 40 мм. Верхний и нижний концы выполнены в виде проушин, тип крепления O/O. Диаметры D1 и D2 равны 14 мм. Такое исполнение объединяет амортизатор и пружину в одном узле подвески кабины.

Амортизатор применяется на MAN TGA, MAN TGL, MAN TGM, MAN TGS и MAN TGX. Оригинальные номера MAN: 81417226010, 81417226013, 81417226034 и 81417226035. Деталь устанавливается в штатные точки крепления кабины через верхнюю и нижнюю проушины. Амортизатор кабины ограничивает её колебания, а встроенная пружина входит в конструкцию этого исполнения.

Перед установкой посадочные места очищают и проверяют состояние крепёжных элементов. Проушины должны располагаться без перекоса в соответствующих кронштейнах, а крепёж фиксировать деталь в штатном положении. При подборе сопоставляют со снятым амортизатором сжатую и растянутую длины, монтажные длины, тип крепления и диаметры обеих проушин. Совпадение этих данных определяет пригодность детали для штатного места подвески кабины.
