Стремянка рессоры EXOVO 02130E для осей прицепов BPW, резьба М24×3, размер 380×156 мм

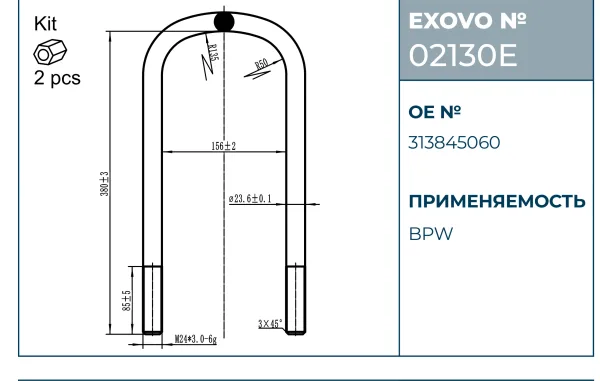

Стремянка рессоры EXOVO 02130E предназначена для осей прицепов BPW. Деталь выполнена в виде U-образного болта и служит для крепления рессоры в узле оси. Резьба на концах М24×3. Длина стремянки 380±3 мм, ширина между ветвями 156±2 мм. Диаметр прутка составляет 23.6±0.1 мм, а длина резьбовой части — 85±5 мм. Геометрия включает фаску 3×45°, наружный радиус дуги R135 и внутренний радиус R50.

Стремянка применяется на BPW и BPW VB. Оригинальные номера BPW 03.138.45.06.0, 313845060 и BPW 03.138.45.03.4. U-образная форма охватывает закрепляемый узел, а резьбовые концы устанавливаются в ответные отверстия и фиксируются гайками. Посадочные поверхности перед монтажом очищают, после чего гайки затягивают равномерно. Состояние резьбы и сопрягаемых мест проверяют до установки детали.

При подборе стремянку сопоставляют со снятой деталью по длине, ширине между ветвями, диаметру прутка, длине резьбовой части и шагу резьбы. Совпадение формы без совпадения этих размеров не подтверждает применяемость к штатному креплению. После демонтажа проверяют состояние рессоры, опорных деталей и мест прохождения ветвей стремянки, поскольку они образуют единый крепёжный узел.
