Стремянка задней рессоры EXOVO 02138e для грузовых автомобилей HOWO и SITRAK

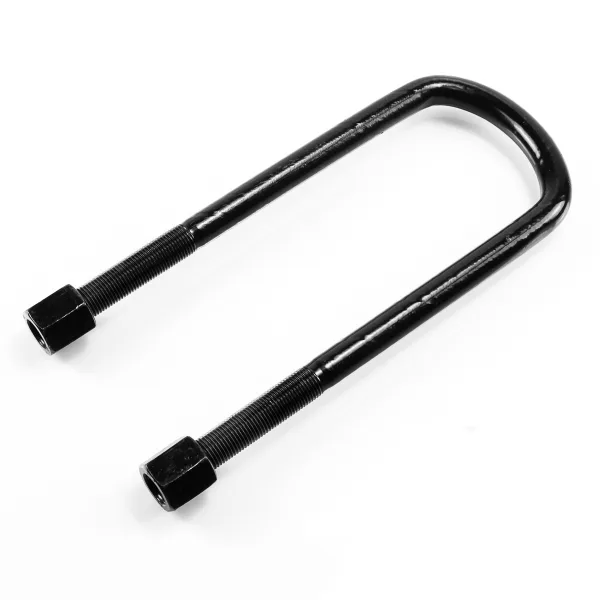

EXOVO 02138e — U-образная стремянка задней рессоры для грузовых автомобилей HOWO и SITRAK. Деталь устанавливается в узле рессоры и служит для фиксации его соединения в штатном месте. Длина стремянки 240±3 мм, ширина 160±2 мм. Пруток имеет диаметр 19.6±0.1 мм. Наружный радиус изгиба R250 мм, внутренний радиус R20 мм. На концах выполнена резьба M20*2.0-6g длиной 70±5 мм и фаска 2.5×45°. Такая форма соответствует назначению U-образного болта и определяет посадку детали в узле задней рессоры.

Комплект включает 1 стремянку и 2 гайки, поэтому крепёж для резьбовых концов входит в состав позиции. Оригинальный номер AZ9925520070 используют для идентификации исполнения. Стремянка применяется на технике HOWO и SITRAK. При монтаже посадочные поверхности очищают, деталь размещают без перекоса, а гайки затягивают равномерно, чтобы соединение рессорного узла оставалось правильно расположенным.

При подборе сопоставляют назначение для задней рессоры, длину, ширину, диаметр прутка, резьбу, её длину и радиусы изгиба со снятой деталью. Совпадение формы важно для размещения стремянки относительно рессоры и сопрягаемых частей. Комплектное исполнение позволяет использовать входящие гайки вместе со стремянкой при установке в штатный узел.
