Тормозной барабан EXOVO 20109e Ø410×168 мм для MAN и Mercedes-Benz

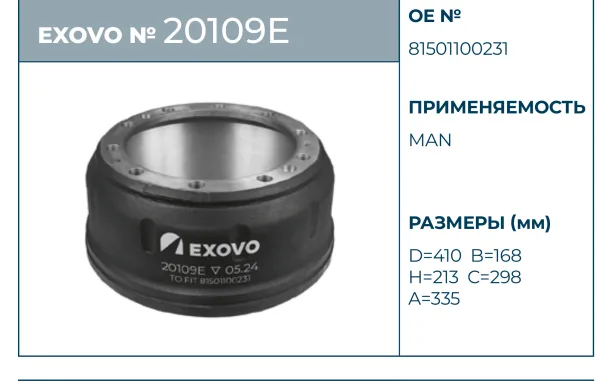

Тормозной барабан EXOVO 20109e предназначен для барабанного тормозного узла автомобилей и автобусов MAN и Mercedes-Benz. Диаметр барабана 410 мм, ширина накладки 168 мм, высота 213 мм. Диаметр окружности крепёжных отверстий 335 мм, диаметр центрирующего пояска 298 мм. В барабане выполнено 10 отверстий диаметром 23 мм; резьба М12×1,5.

Применяется на MAN E2000, F2000, F90, M90, NL (автобус), TGA, TGL, TGM, TGS, TGX и Mercedes-Benz MK. Оригинальные номера: 312MA00, MAN 81501100231 и Mercedes-Benz A3054210401. Барабан устанавливается в тормозной узел и образует рабочую поверхность для тормозных накладок. При замене посадочные поверхности очищают, а состояние сопрягаемых деталей и креплений проверяют до установки.

Для подбора сопоставляют диаметр барабана, ширину накладки, высоту, центрирующий поясок, окружность крепёжных отверстий, их количество и резьбу со снятой деталью. Совпадение этих размеров определяет установку барабана в штатное место. После монтажа проверяют правильность посадки и равномерность крепления. Тормозные детали одной оси осматривают совместно, поскольку состояние барабана связано с работой накладок и остальных деталей тормозного узла.
